泄露电缆报警器的组成：

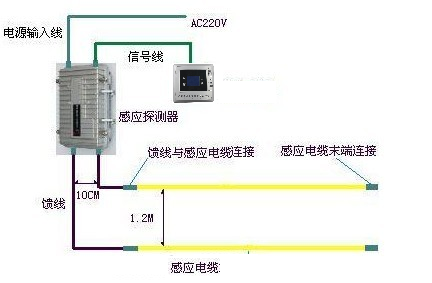

    泄露电缆报警器由主机、馈线、泄露电缆、终端器以及电缆连接头组成。报警器主机连接2根长度各为2米的非泄露电缆。馈线又分别连接2根长度各为100米的泄露电缆，泄露电缆最终分别连接2个终端器。报警输出接口是一对常闭干触点.

泄露电缆报警器工作原理：
    泄露电缆报警器工作时，通过一根泄露电缆传送一定频率的射频电磁场，在泄露电缆的外层导体开槽处，往外发射电磁场另一根并行铺设的泄露电缆接收电磁场，形 成收发能量直接耦合 ，当入侵者进入两根泄露电缆形成的电磁场探测区域时，电场能量受到扰动，引起接收信号的变化。这个变化的信号经放大处理后被检测出 来，产生报警。

泄露电缆报警器的主要特点：
    隐蔽式安装：泄露电缆报警器（除了报警器主机不埋在地下外）的馈线、泄露电缆和终端器都埋在地下。所以，入侵者不知道报警设备是否存在。更不知道其安装的具体位置，因此不容易被破坏，也不容易被突破，由于隐蔽式安装，所以不会破坏周围环境美观。
    感应报警：入侵者只要进入探测范围内，就会报警
    安全可靠：泄露电缆报警器属于电磁感应报警，不带任何电压，不会对人体产生伤害。
    灵敏度调节：最大程度的提高探测率，降低误报率。适应在不同环境下稳定工作。
    安装灵活方便：泄露电缆报警器的安装可以不受地形的限制，可以随地形高低弯曲埋设，树枝花草等植物、小鸟老鼠等小动物、以及刮风下雨等天气都不受影响。
技术参数：
警戒长度：最长100米
速度响应：人在0.1米--6米/秒、车大于0.1米/秒
工作温度：-40--+70
工作湿度：95%，无疑霜
报警器功率：12W
报警输出：常闭干触点输出
输入电源：交流220V
输入阻抗：75欧姆
主机重量：2KG
泄露电缆外径：15.5mm
泄露电缆重量：45KG
主机外形尺寸：230*180*60mm
泄露电缆主机与通用报警主机的连接：
泄露电缆报警器是一种室外报警器，安装或者使用时，可当做一个前端探测设备来对待，实现无缝接入现在市场上通用的报警主机，类型如：分线报警主机和总线报警主机。品牌如：博世、枫叶、霍尼韦尔等。还可通过报警主机和继电器联动板，跟视频监控实现联动功能。
泄露电缆报警器的安装：
    报警主机安装：报警主机外加防雨箱后，稳固的安装在墙壁上或者落地式安装在水泥墩上。馈线外应穿PVC管或者铁管。并且安装牢靠。

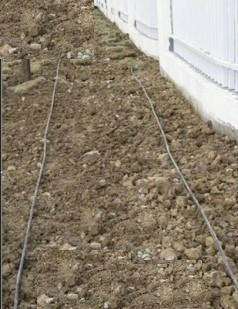

泄露电缆埋设：泄露电缆埋设在被警戒区域内，埋在草坪或者土壤下10厘米左右，埋在水泥地面下5厘米（泄露电缆严禁安装在墙壁上）。两根泄露电缆的安装间距在0.3--1米之间。泄露电缆是专门定制的产品，具有双层外包皮，可以直接埋在地下。也可以穿入PVC管埋在地下。


注意：当两套泄露电缆相邻安装时，探测器的 工作频率必须错开使用。在探测器外壳上标注A和B加以区分。泄露电缆首尾相邻埋设。由于泄露电缆始端存在2米左右的探测盲区，为确保两套探测器结合区域的 可靠探测，规范做法是相邻两套泄露电缆首尾间要预留2米的重叠区，并且使两套电缆间在重叠区保持有0.3米左右的间隔。
应用场合：适用于监狱、看守所、戒毒所、文物保护单位、博物馆、银行、边境线、油库、加油站、政府大院、学校、外资工厂、高档别墅，军事设施和其他重要场所。
实例图片：
